一、產(chǎn)品特性

該系列產(chǎn)品為液體，分散裝、噸裝和250kg桶裝三種包裝。

顏色：淡黃色

密度：（20℃）1.18-1.25（g/cm3）

PH值：(20℃)8.50-9.50

固含量：40-60（%）

適宜用量：0.025-0.1%

二、適用范圍和使用效果

該系列主要適用于硅酸鹽水泥、普通硅酸鹽水泥、復合硅酸鹽水泥、礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥及砌筑水泥。

按其功能分為早強型、后強型、提產(chǎn)型、綜合型、緩凝型等產(chǎn)品。

早強型產(chǎn)品，用于水泥生產(chǎn)過程中，在水泥配比、細度控制指標基本一致的情況下，能夠提高水泥3天抗壓強度4.0MPa以上，且水泥標準稠度需水量增加值＜0.5%；

后強型產(chǎn)品，用于水泥生產(chǎn)過程中，在水泥配比、細度控制指標基本一致的情況下，能夠提高水泥28天抗壓強度8.0MPa以上，且水泥標準稠度需水量增加值＜0.5%；

提產(chǎn)型產(chǎn)品，用于管磨生產(chǎn)水泥過程中，在水泥配比、細度控制指標基本一致的情況下，能夠提高水泥磨臺時產(chǎn)量15%以上；

綜合型產(chǎn)品，用于水泥過程中，在水泥配比、細度控制指標基本一致的情況下，能夠降低水泥熟料用量6%以上，提升相同比例混合材摻量，同時能夠提產(chǎn)8%以上；

緩凝型產(chǎn)品，用于緩凝水泥生產(chǎn)過程中，在水泥配比、細度控制指標基本一致的情況下，使用本助磨劑初凝、終凝時間能夠延長120分鐘以上，且水泥3天、28天抗壓強度增長0.5MPa以上。

三、使用實例

表1 P.C32.5水泥使用眾森助磨劑前后磨機狀況（廣西某水泥廠?4.2m×13m聯(lián)合粉磨系統(tǒng)）

注1.2009年1月、2010年4月用頁巖代替或部分代替過粉煤灰

表2 P.C32.5水泥使用眾森助磨劑前后性能狀況

表3 P?O42.5水泥使用眾森助磨劑前后磨機狀況（廣西某水泥廠?4.2m×13m聯(lián)合粉磨系統(tǒng)）

表4 P?O42.5水泥使用眾森助磨劑前后性能狀況

四、使用本助磨劑的水泥特點

1.水泥粉體的流動性會有所增加；

2.水泥膠砂流動度稍增；

3.標準稠度用水量會因混合材料摻量和品種不同有所變動；

4.對出磨水泥細度控制采用45μm 篩篩余比較敏感。

五、使用時的加入方法

不需要提升加入高度時可以直接使用計量泵計量加入；

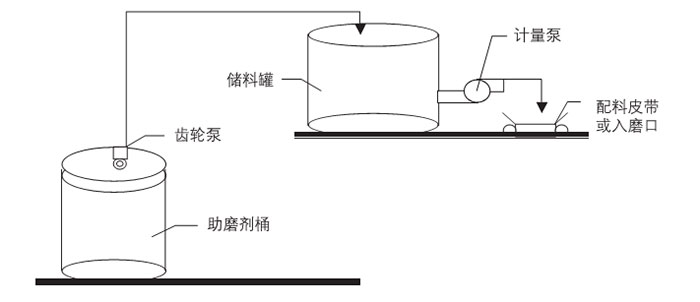

需要提升助磨劑喂入高度時，一般用二級泵送的方法加入，示意圖如下：

采用本公司助磨劑的企業(yè)，我們?yōu)榭蛻籼峁﹥藓陀嘘P計量裝置及喂入量的檢測與控制方法。

六、注意事項

1.本助磨劑應在檢驗合格后使用。驗收檢驗方法有：

1）比較簡單的方法是，在相同的溫度條件下檢測新到助磨劑和經(jīng)過使用已證明合格的助磨劑留樣的密度、PH值和顏色，或固含量，當二者在誤差范圍內(nèi)時就可以認為合格投入使用；

2）用一種組成與生產(chǎn)水泥相同的無添加劑水泥，同時在相同的試驗室里分別用經(jīng)使用證明確認合格的助磨劑留樣和新到的助磨劑抽樣，進行水泥強度勾兌試驗，當二者的三天強度在誤差范圍內(nèi)時，即為合格；連續(xù)使用助磨劑時一般采用第一個方法，對助磨劑質(zhì)量有較大分歧時才采用第二個方法。

2.本助磨劑搬運、儲存時應防止摔、砸、外力擠壓和接近高溫，摞放高度不宜超過兩桶；

3.使用前先檢查本公司標識后再打開封蓋，確認產(chǎn)品和型號無誤后再投入使用；

4.本品對皮膚具有輕微腐蝕性，皮膚接觸后應用清水沖洗，更不能入口食用；

5.使用本品時，當環(huán)境溫度連續(xù)5天最低溫度低于-5℃時，應當采取保溫措施，以防產(chǎn)品結(jié)晶影響正常使用。

6.本品保質(zhì)期為：12個月。
